Kumpulan Contoh soal Dial Vernier Caliper

-

 Dial Vernier Caliper

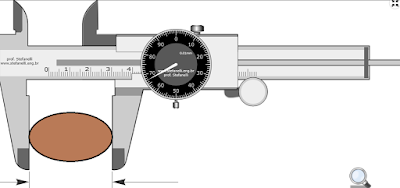

Dial Caliper, memberikan jarum pentunjuk putaran penuh (360 °) setiap milimeter dan Dial Caliper memiliki seratus bagian. Setiap goresan yang "menyapu" pointer mewakili laju umpan 1/100 milimeter atau seperseratus milimeter. Dengan berputarnya Pointer kita tidak perlu lagi menafsirkan garis yang searah antara skala nonius dan skala utama, semua dapat terbaca dengan tepat dengan tingkat ketelitian 0,01 mm



Lokasi: Jayapura, Jayapura City, Papua, Indonesia

Komentar

Posting Komentar

Postingan populer dari blog ini

Cara Membaca Vernier Caliper / Jangka Sorong Tingkat Ketelitian 0.05 mm

-
Gambar
Cara Membaca Vernier Caliper Tingkat Ketelitian 0.05 mm  Vernier caliper merupakan alat ukur mekanik yang boleh saya katakan spesial karena dapat mengukur bagian luar dari benda, bagian dalam benda dan kedalaman benda tersebut, vernier caliper atau jangka sorong mempunyai tingkat ketelitian yang berbeda-beda, mulai dari 0.01 mm, 0.02 mm, 0.05 mm, ada pula 1/128 inchi, 1/1000 inchi. Dengan menggunakan vernier caliper dalam pengukuran maka kita akan mendapatkan nilai yang mempunyai tingkat keakuratan dengan di tandai dengan 2 angkat dibelakang koma. Dengan Berlatih membaca hasil pengukuran maka kita akan lebih mudah menentukan hasil secara cepat. Pada Pembahasan kali ini akan dibahas cara membaca perhitungan vernier caliper/jangka sorong dengan tingkat ketelitian 0.05 mm.  cara mengetahui tingkat ketelitian 0.05 mm yaitu dengan melihat banyaknya garis di skala nonius, karena banyak garis apabila dihitung yaitu 20 garis, maka untuk mendapat ketelitiannya yaitu 1 : skala Noniusn...
Baca selengkapnya

CARA MENGGUNAKAN, MEMBACA DAN MENGHITUNG OUTSIDE MIKROMETER 0,05 MM

-
Gambar
 MIKCROMETER LUAR / OUTSIDE MICROMETER I. Pendahuluan  Dunia teknik mesin pasti tidak terlepasa dari penggunaan alat ukur mekanik diantara yaitu micrometer / mikrometer, micrometer merupakan peralatan tangan (handtool) di indonesia alat ukur ini disebut juga sebagai mikrometer sekrup . Dalam hasil pengukuran, Mikrometer umumnya memberikan tingkat presisi atau keakuratan yang lebih tinggi dari pada vernier caliper manual, akan tetapi micrometer memiliki kelemahan yaitu terbatas dalam pengukuran yang mempunyai panjang tertentu.  Untuk membaca hasil perhitungan micrometer sama dengan membaca hasil pengukuran vernier caliper , yaitu dengan menjumlahkan Skala utama dan skala nonius. II. Jenis-jenis Micrometer dan Fungsinya Untuk jenis micrometer yang umum yaitu : Inside Micrometer / mikrometer dalam, Fungsinya yaitu   digunakan untuk mengukur dimensi eksternal seperti diameter luar suatu benda. Outside  Micrometer / mikrometer luar.  Fungsinya yaitu   digu...
Baca selengkapnya

BAGIAN-BAGIAN VERNIER CILIPER

-
Gambar
 VERNIER CALIPER Vernier calipers sering dikenal juga dengan Jangka Sorong, merupakan alat ukur yang mempunyai tingkat nilai akurasi tertentu, yang ditunjukan dengan skala/scale. Vernier caliper dibuat agar dapat mengukur dengan cepat dan akurat. Vernier Caliper merupakan alat ukur yang mempunyai beberapa keunggulan yaitu dapat mengukur Diamater Dalam /Luar, Ketebalan, Panjang, Lebar dan Kedalaman.  Hal ini yang membuat  Vernier Caliper Special dibanding alat akur yang lain. berikut ini adalah bagian dari vernier caliper : A. EXTERNAL JAWS adalah rahang penjempit bagian luar, biasanya digunakan untuk mengukur ketebalan, panjang, lebar, dan diameter luar B. INTERNAL JAWS adalah rahang penjepit bagian dalam, biasanya digunakan untuk mengukur diameter dalam. C. DEPTH MEASURING BLADE adalah bagian kecil berbentuk meyerupai tangkai/bilah/pedang kecil, biasanya digunakan untuk mengukur kedalaman. D. LOCKING SREW adalah bagian pengunci agar pengkurannya tidak bergeser. E....
Baca selengkapnya
