Holding Tools

-

Alat Penahan (Holding Tools)

Ragum (Vises)

Ragum Meja (Bench Vise)

Biasanya memiliki rahang bergerigi yang dapat diganti untuk menahan material tanpa slip dan dipasang pada dudukan yang dapat diputar (swiveling base). Ukuran ragum ditunjukkan oleh lebar rahangnya, yang biasanya berkisar antara 3-1/2 hingga 6 inci.

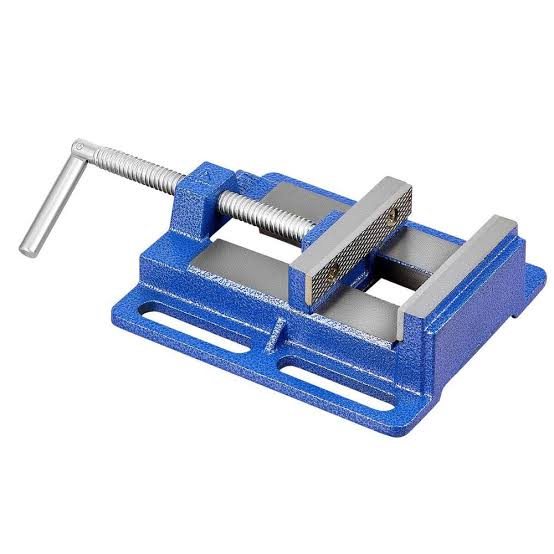

Ragum Mesin Bor (Drill Press Vise)

Memiliki bagian bawah yang rata dengan slot yang memungkinkan ragum dibaut ke meja mesin bor.

Tang (Pliers)

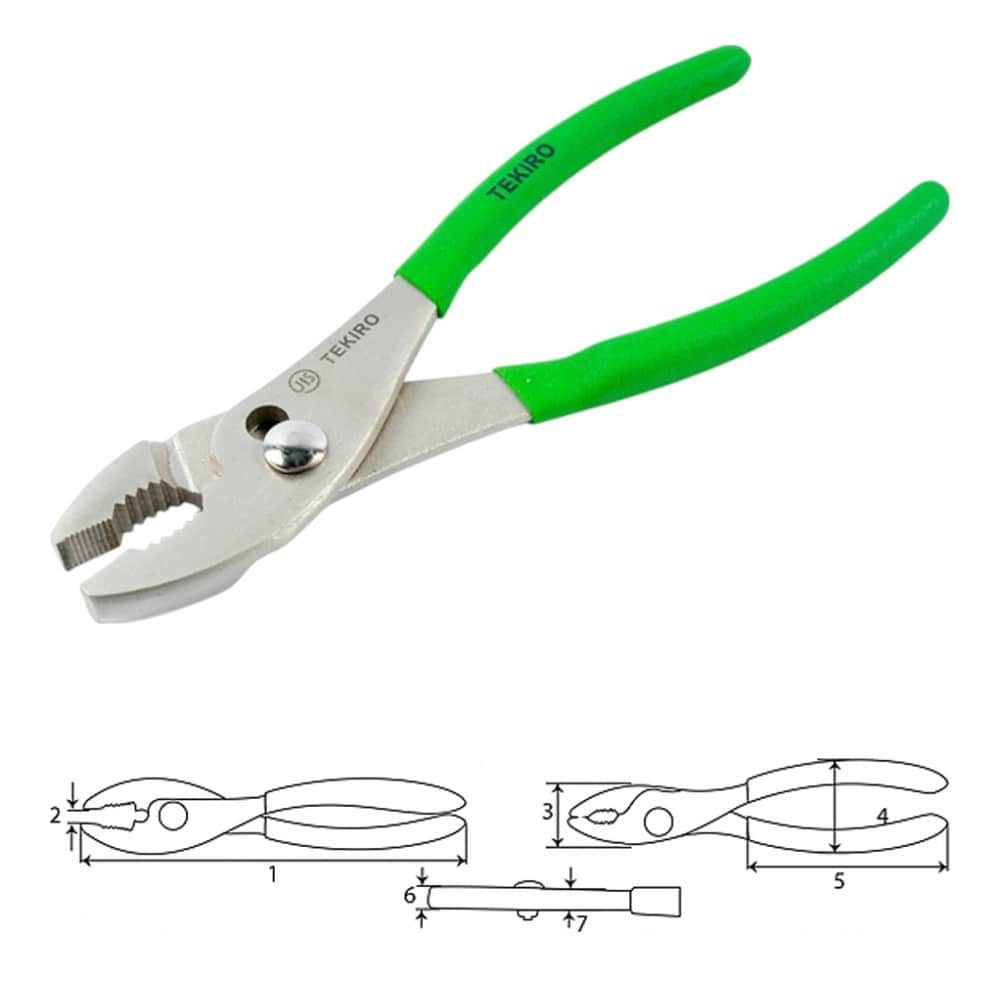

Tang Kombinasi/Sambungan Geser (Combination/Slip Joint Pliers)

Tang standar yang memiliki rahang bergerigi untuk mencengkeram objek bulat dan rahang rata untuk menahan material datar. Ketika rahang dibuka lebar, poros gagang dapat digeser dari satu lubang poros ke lubang lainnya, memungkinkan rahang membuka lebih lebar untuk menahan objek yang lebih besar.

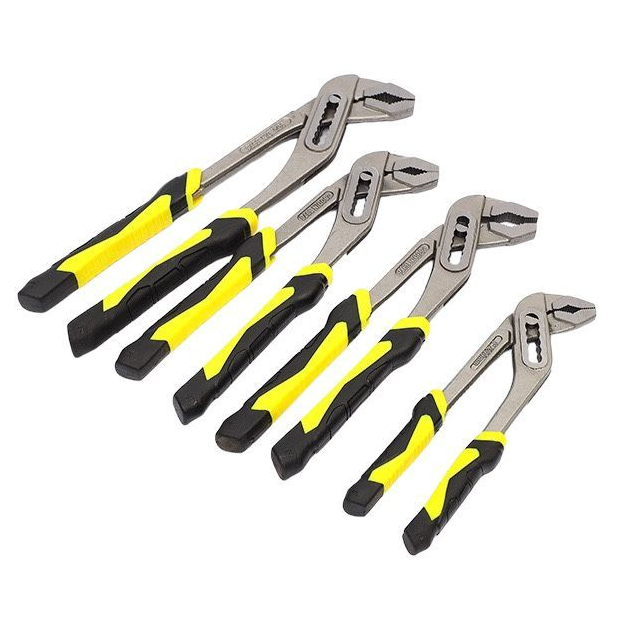

Tang Pompa Air (Water Pump Pliers)

Juga disebut sebagai tang sambungan dapat disetel (adjustable-joint pliers)  Gagang panjangnya berfungsi untuk memberikan gaya pada rahang dan torsi pada objek yang diputar. Tersedia dengan penyesuaian sambungan geser atau tipe alur-pasak (tongue and groove) yang tidak dapat slip. Ukuran panjangnya tersedia mulai dari 4-1/2 inci dengan rahang sejajar yang membuka hingga 1/2 inci, hingga 16 inci dengan rahang yang membuka lebih dari 4 inci.

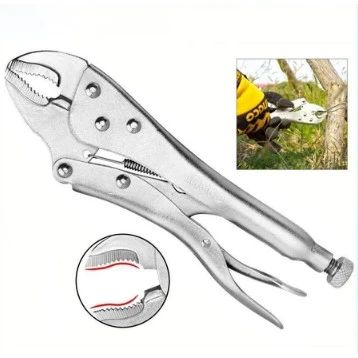

Tang Pengunci Vise-Grip (Vise-Grip® Pliers)

Tang pengunci yang dipatenkan ini memiliki kenop bergerigi di gagangnya yang berfungsi untuk mengatur bukaan rahang. Ketika gagang ditekan bersamaan, aksi tuas gabungan (compound-lever action) memberikan gaya yang sangat besar pada rahang, dan fitur over-center menjaganya terkunci rapat pada objek yang berada di antara rahang.

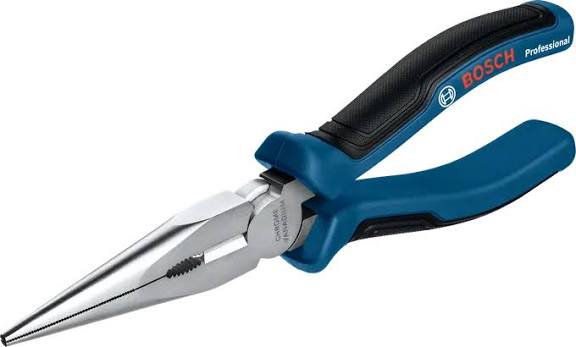

Tang Lancip / Tang Moncong Jarum (Needle-Nose Pliers)

Digunakan untuk menahan kabel atau objek kecil dan membuat lilitan atau tekukan pada kabel listrik. Beberapa memiliki rahang lurus dan yang lainnya bengkok untuk menjangkau area yang terhalang; tersedia dalam panjang mulai dari 4-1/2 hingga lebih dari 10 inci.
